Mapa do Domínio Funcional do ADMS

Projeto: DSB26201 · Assessment de Arquitetura de Integrações · Energisa Fonte: Slide "ADMS para Energisa · Funcionalidades" (slide 23), apresentado por Felipe Rosa Aguiar na reunião de 30/06/2026 (Ata 03 · Projeto ADMS e COI do Futuro) Status: Rascunho para consolidação — a incorporar na Ata 03 (seções 5.9–5.11) e no Capítulo 2 do Assessment Consolidado Elaborado por: Syntropy Labs

Por que este mapa existe

Nenhuma das 12 atas do Capítulo 1 do Assessment trazia, até agora, uma decomposição funcional do ADMS com este nível de detalhe — só descrições em prosa (seções 5.5 a 5.11 da Ata 03). Este documento consolida o slide 23, que é a fonte mais granular disponível até o momento sobre o que está dentro do ADMS, o que é integração e o que é explicitamente fora de escopo.

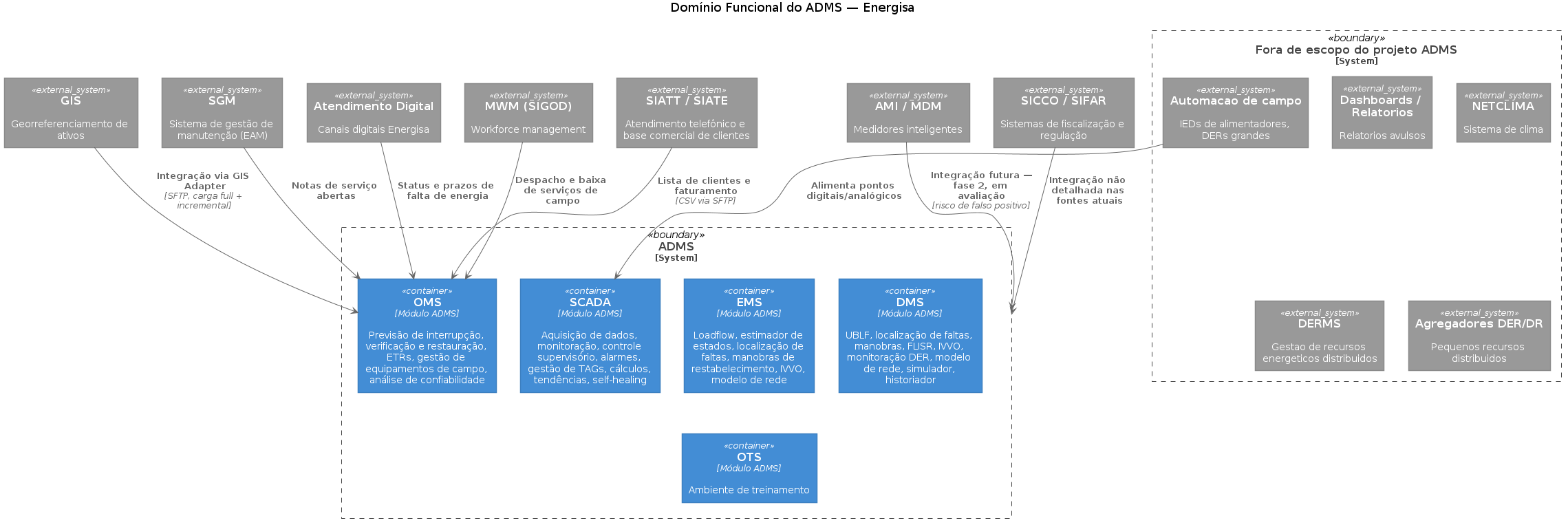

Diagrama

Formato: PlantUML C4 (Container diagram), biblioteca padrão C4-PlantUML. Renderizado e validado localmente (PlantUML 1.2019.06 + stdlib C4 embutido) — imagem em ../040-diagramas/dominio_adms.png.

Nota de renderização: este .puml usa apenas macros estáveis desde a v1.0.0 do C4-PlantUML (Person, System_Boundary, Container, System_Ext, Rel), por isso é compatível tanto com o stdlib embutido em versões antigas do PlantUML quanto com a biblioteca atual. Macros cosméticos mais recentes (LAYOUT_WITH_LEGEND(), SHOW_LEGEND()) foram deliberadamente omitidos para garantir compatibilidade — quem renderizar com a biblioteca atual pode reincluí-los.

Legenda

Cor	Significado
Verde	Novas funções incorporadas com o ADMS
Azul	Funções pré-existentes, aprimoradas pelo ADMS
Roxo	Integração com sistemas e equipamentos externos ao ADMS
Cinza	Fora do escopo do projeto ADMS

Leitura por módulo

EMS (funções novas): Loadflow, estimador de estados, localização de faltas, manobras de restabelecimento, IVVO, modelo de rede.

SCADA (funções aprimoradas, já existentes): aquisição de dados, monitoração, controle supervisório, alarmes, gestão de TAGs, cálculos, tendências, self-healing.

DMS (mistura de novo e aprimorado): UBLF e estimador de estados, localização de faltas e manobras (aprimoradas), FLISR, monitoração DER, modelo da rede, simulador da operação e historiador DMS/OMS (novas).

OMS (funções novas): previsão de interrupção, verificação e restauração de interrupções, ETRs, gestão de equipamentos de campo, análise e relatório de confiabilidade.

OTS: ambiente de treinamento, comum a todos os módulos.

Perímetro de integração

GIS, SIATT/SIATE, SICCO/SIFAR, SGM, atendimento digital e MWM (SIGOD) integram diretamente com o ADMS. AMI/MDM é a única integração ainda não implementada — está em avaliação para a fase 2, pelo risco de falsos positivos já registrado na Ata 03 (medidor pode indicar falta de energia por desligamento do próprio disjuntor do cliente).

Fora de escopo (explícito no slide)

Dashboards e relatórios avulsos, NETCLIMA (sistema de clima), DERMS, agregadores de pequenos recursos de DR, e a integração direta de equipamentos de campo (automação de distribuição, IEDs de alimentadores, DERs grandes) — esses equipamentos aparecem no SCADA, mas não como integração de sistema.

Lacunas que permanecem, mesmo com este mapa

O slide não detalha protocolo, direção ou contrato de interface para nenhuma das integrações listadas (GIS, SIATT/SIATE, SICCO/SIFAR, SGM, atendimento digital, MWM/SIGOD) — isso ainda precisa ser levantado com as equipes de cada sistema antes de fechar o Capítulo 2 do Assessment. SCADA continua sem integração direta documentada com o ADMS além do que já está descrito como módulo interno — ou seja, a dúvida "SCADA ↔ ADMS" registrada no template do Capítulo 2 fica parcialmente resolvida (SCADA é módulo do ADMS, não integração externa), mas os equipamentos de campo que alimentam o SCADA (IEDs, automação) seguem sem integração mapeada.

Próximo passo

Consolidar este mapa na Ata 03 (substituindo/complementando as seções 5.9 "Integração com o GIS" e 5.10 "Integrações com atendimento, clientes, manutenção e campo") e usá-lo como base factual do Capítulo 2 do Assessment Consolidado, no lugar das referências indicativas por ata que hoje estão no template.
